produktbeskrivelse

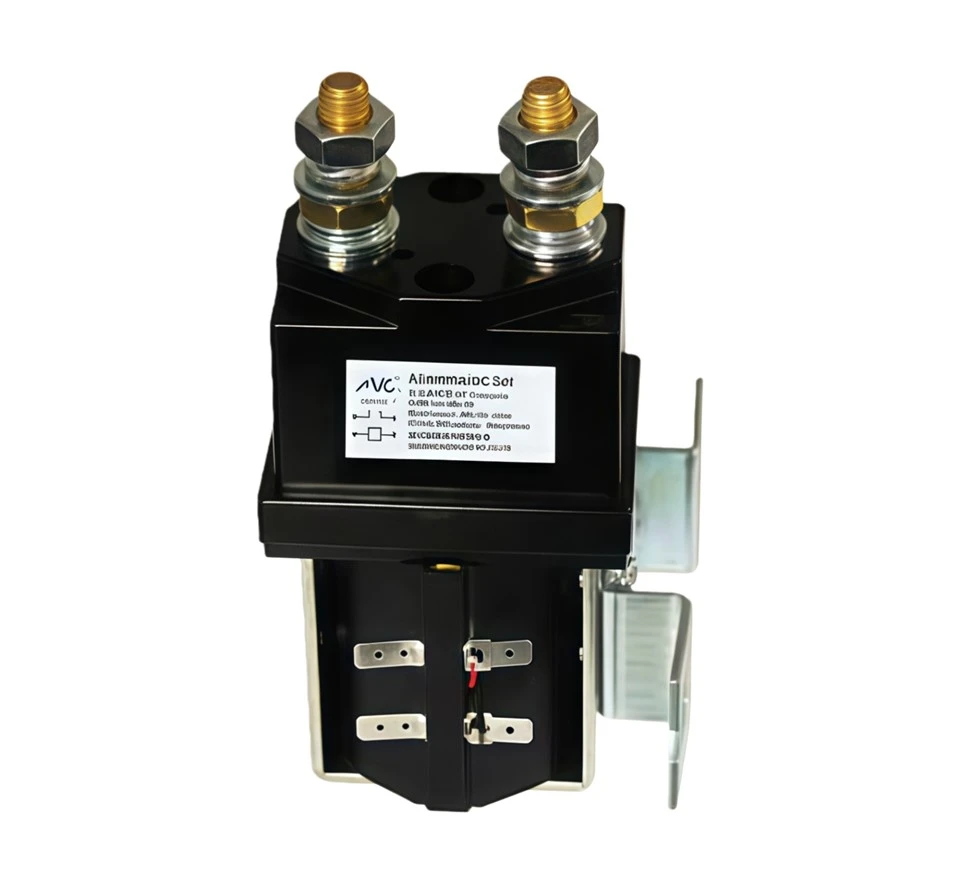

ASW400 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 400A Bruk d For Elect ri c Kjøretøy Og Engineering Maskiner AOKAI DC Contactor
ASW400 har M10 studsterminaler og 6,3 mm spadespoletilkoblinger. De øvre to spadene er positiv stolpe. Den nedre to spade er negativ stolpe. Spolen kan kobles enten venstre eller høyre. Den kan monteres via M5-tappede hull eller monteringsbeslag - enten forsynt montert eller som separate gjenstander. Montering kan være horisontal eller vertikal, når vertikale kontaktstifter M10 skal peke oppover. Hvis kravet er for nedadgående orientering, kan vi justere kontaktoren for å kompensere for dette. 6.3 * 0,8 mm hjelpekontakt kan tilveiebringes for å teste kretsens arbeidstilstand hvis nødvendig. Spoleffekten er 13-16W. Kontakt volt dråpe hovedkontakt ved 100A er ikke over 80mV.
ASW400 kan brukes i byen sanitets lastebil som road wrecker og søppel lastebil.
| Merke: AK / AOKAI Navn: DC Contactor Modell: ASW400 / SW200 Nominell spenning: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V etc. Merkestrøm: 400A Dimensjon: 73 * 57 * 156 ( mm ) Vekt: Ca 1330g |
|
SPESIFIKASJON
Spolens nominelle spenning | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V etc. |
Hovedkrets nominell strøm (A) | 400A |
Hovedbryterkontakt Spenningsfall (belastning: 100A) | ≤80mV |
Under (20 ± 5), Cooling Pull-in Spenning | ≤70% |
Under (20 ± 5), Cooling Drop-out Spenning | ≥5%, ≤40% |
Akseptabelt svingningsområde Spolespenning | ± 20% |
Inntrengningstid (N / O-kontakter for å lukke) | ≤30ms |
Drop-out Time (N / O kontakter å åpne) | ≤20ms |
Maks koblingstid for kontakter | ≤5ms |
Isolasjonsmotstand | ≥50MΩ |
Dielektrisk styrke | 50Hz / 60Hz 1000VAC / 1min |
Overbelastningsstrøm | ≤7Ie, ≤1s |
Spoleforbruk (W) | ≤15.0W |
Elektrisk liv | 20.000 ganger |
Mekanisk liv | 300 tusen ganger |
Arbeidsmodus | Kontinuerlig eller intermittent |
Kontakt skjema | 1 NO eller 1 NC |
Kontaktmateriale | AgCdO / AgCuO |
Ekstra kontakt Nominell belastning (valgfrie deler) | 2A / 48VDC, 5A / 24VDC |
Teknisk standard | GB14048.4-2010 |
BRUK MILJØ
Høyde | ≤2Km | Omgivelsestemperatur | -25 ~ + 55 ℃ |
Internasjonal beskyttelsesgrad | IP50 | Installasjonstype | III |
Måten å installere | Noen | vibrasjon | 2,5 g (5 ~ 50) Hz |
innvirkning | 50g, 11ms (Half-Sine Wave) | ||

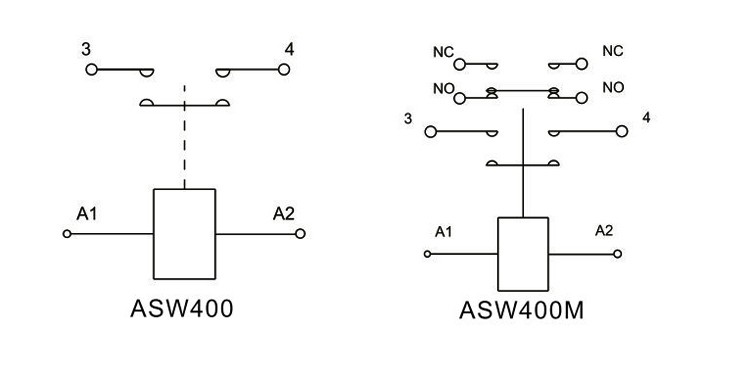

SCHEMATISK DIAGRAM

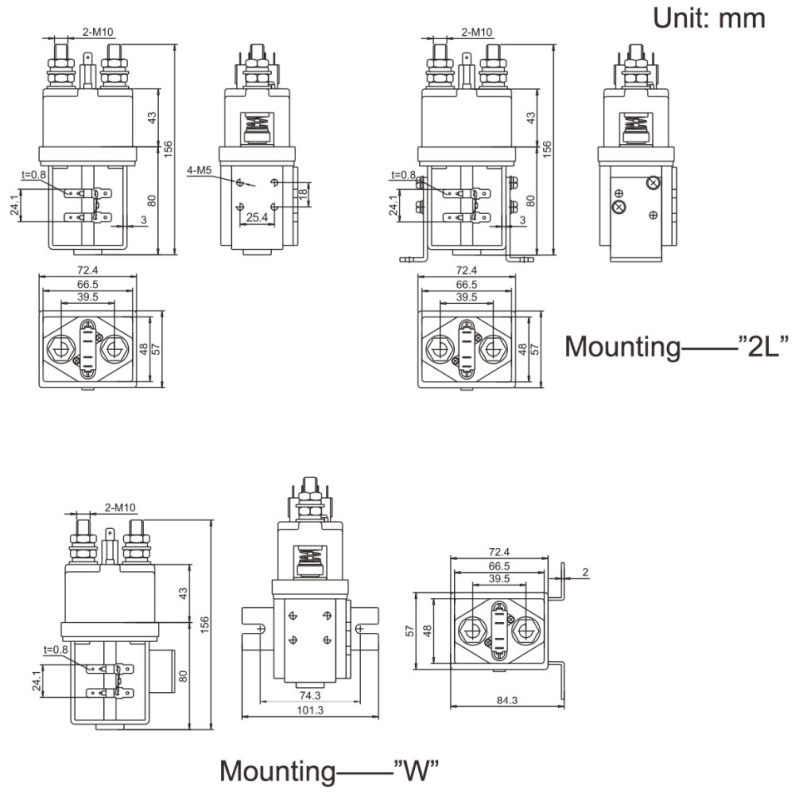

INSTALLASJON DIAGRAM
